Zone 0
Ein Bereich, in dem eine explosionsfähige Atmosphäre aus Gasen, Dämpfen oder Nebeln ständig, über lange Zeiträume oder häufig vorhanden ist.
Dauerhaft oder häufig

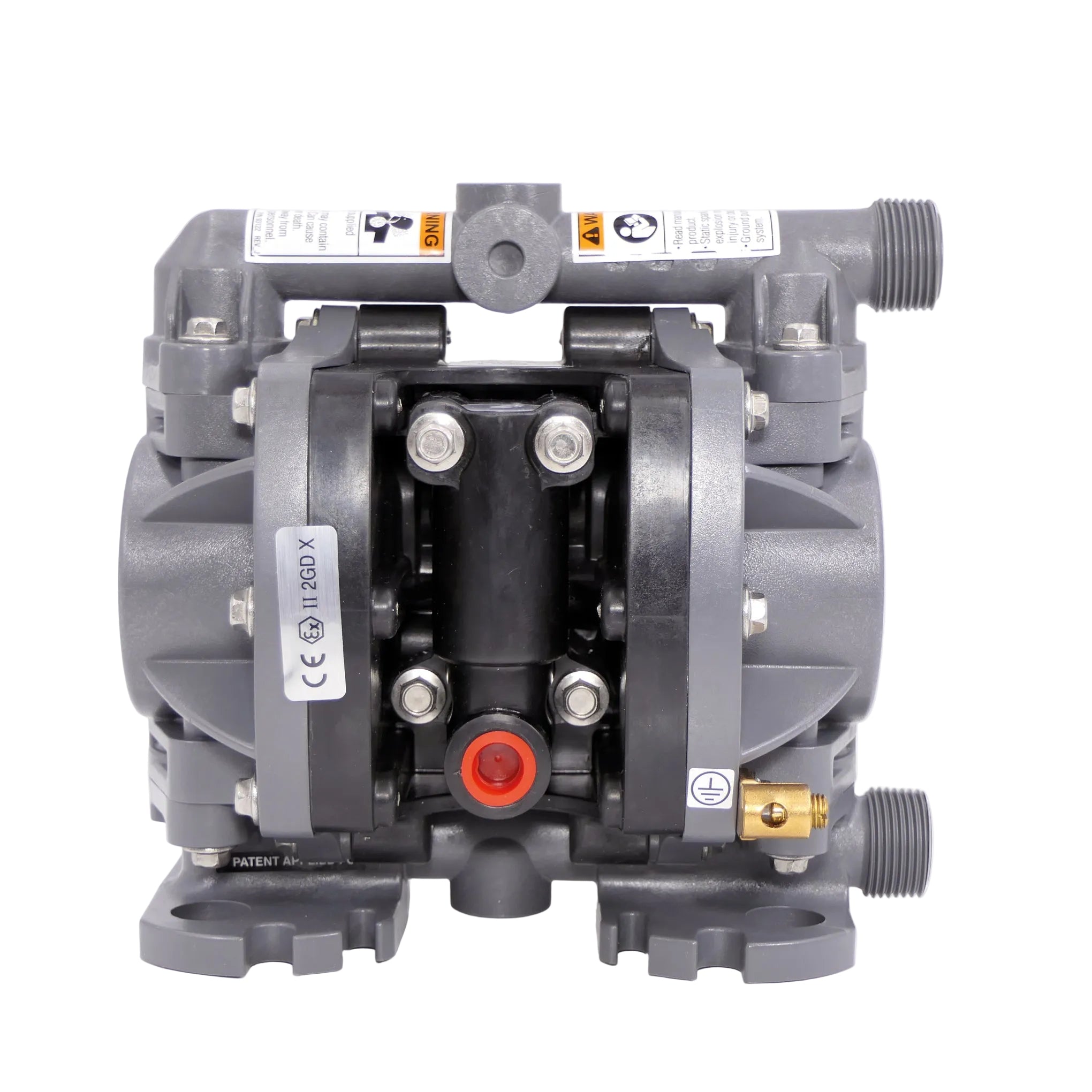

ATEX-konforme ARO Membranpumpen für Zone 0, 1 und 2
Technische Auslegung, Werkstoffauswahl und zertifizierte Pumpenlösungen.
Explosionsgeschützte Pumpensysteme
ATEX-Pumpen für explosionsgefährdete Bereiche
Die Auswahl einer geeigneten ATEX-Pumpe hängt von der Zoneneinteilung, dem Fördermedium, der Temperatur, den Betriebsbedingungen und der erforderlichen Gerätekategorie ab. Wir unterstützen Sie bei der technischen Auswahl und Auslegung einer passenden ARO Pumpenlösung.
Zone 1
Ein Bereich, in dem sich bei Normalbetrieb gelegentlich eine explosionsfähige Atmosphäre bilden kann.
GelegentlichZone 2
Ein Bereich, in dem bei Normalbetrieb normalerweise keine explosionsfähige Atmosphäre auftritt oder diese nur kurzzeitig vorhanden ist.
Selten und kurzzeitigZone 20, 21 und 22
Entsprechende Zoneneinteilungen gelten für explosionsfähige Atmosphären, die durch brennbare Stäube entstehen können.
StaubexplosionsschutzZonenprinzip

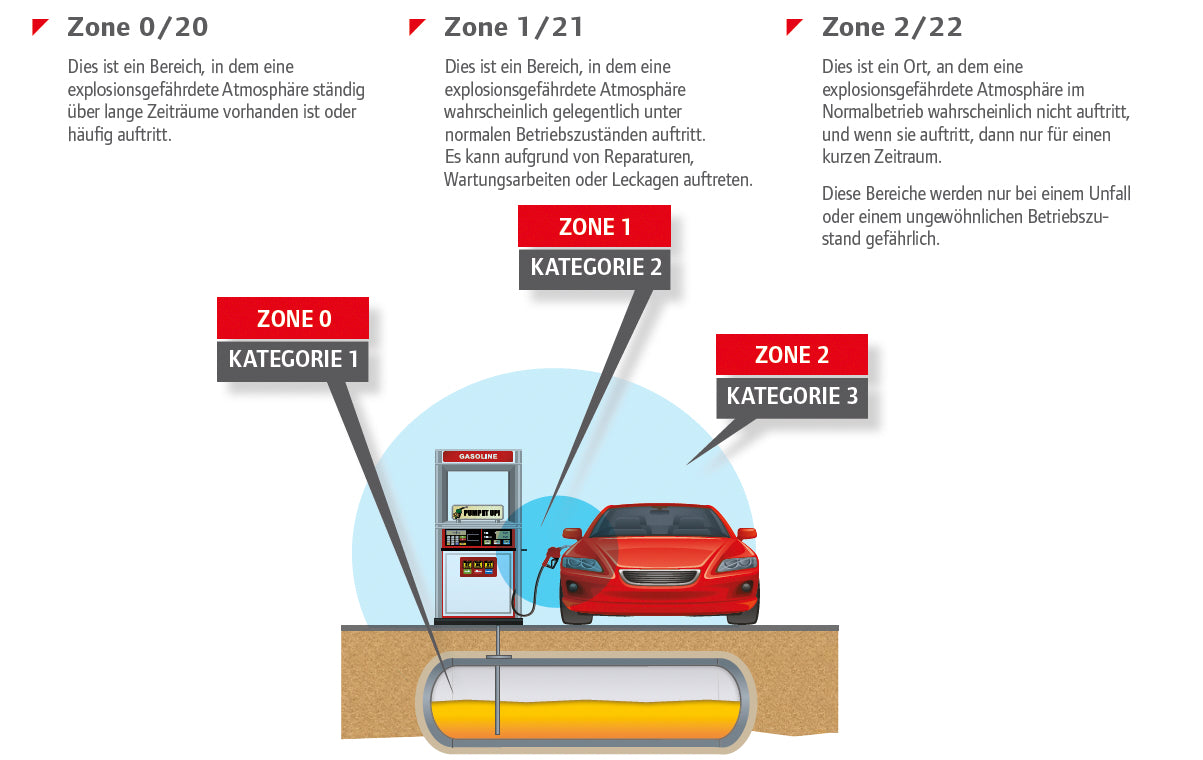

ATEX-Zonen einfach erklärt
Die Zonen beschreiben, wie häufig und wie lange eine explosionsfähige Atmosphäre auftreten kann. Die räumliche Ausdehnung hängt von der konkreten Anlage, der Lüftung und der möglichen Freisetzungsstelle ab.
- Zone und Einsatzort der Pumpe bestimmen
- Fördermedium, Konzentration und Temperatur bewerten
- Gerätekategorie und Kennzeichnung prüfen
- Werkstoffe, Erdung und Pumpenausführung abstimmen
Technische Auslegung
Was bei der Auswahl einer ATEX-Pumpe berücksichtigt werden muss
Die Zoneneinteilung allein reicht nicht aus. Auch Medium, Temperatur, Werkstoffe, Erdung und Betriebsdaten bestimmen, welche Pumpenkonfiguration für die Anwendung geeignet ist.
Zone und Kennzeichnung
Gerätekategorie, Explosionsgruppe, Temperaturklasse und Einsatzort müssen zur Gefährdungsbeurteilung passen.
Fördermedium
Chemische Eigenschaften, Konzentration, Leitfähigkeit und mögliche Zündgefahren des Mediums sind zu bewerten.
Werkstoffauswahl
Gehäuse-, Membran-, Kugel-, Sitz- und Dichtungswerkstoffe müssen zur Anwendung und zum Fördermedium passen.
Betriebsbedingungen
Fördermenge, Druck, Temperatur, Aufstellungsort und Druckluftversorgung beeinflussen die Auslegung.
Original ARO Dokumentation
ARO S-631 – CE- und ATEX-Informationen
Allgemeine Sicherheits-, Betriebs- und ATEX-Informationen für druckluftbetriebene ARO Membranpumpen einschließlich modellbezogener Konformitätsangaben.
Wichtiger Hinweis:
Nicht jede Pumpenkonfiguration ist automatisch für jede
explosionsgefährdete Umgebung geeignet. Maßgeblich sind die
konkrete Modellvariante, die Kennzeichnung, die Werkstoffe,
die Betriebsbedingungen sowie die Hinweise in der jeweiligen
Herstellerdokumentation. Die dargestellte Grafik dient nur der
allgemeinen Veranschaulichung und ersetzt keine verbindliche
Zoneneinteilung oder Gefährdungsbeurteilung.
Benötigen Sie Unterstützung bei der ATEX-Auslegung?
Übermitteln Sie uns die wichtigsten Prozessdaten. Wir prüfen gemeinsam mit Ihnen Zone, Fördermedium, Werkstoffe, Betriebsbedingungen und eine geeignete ARO Pumpenausführung.
