Amortisseurs de pulsations ARO : fonctionnement, avantages et installation correcte

De par leur mode de fonctionnement, les pompes à membrane à air comprimé génèrent un débit pulsatoire. Ces variations de pression peuvent entraîner des vibrations, des bruits et une sollicitation accrue des canalisations, de la robinetterie et des appareils de mesure. Un amortisseur de pulsations ARO permet de réduire considérablement ces effets et d'améliorer l'efficacité de l'ensemble de l'installation.

C'est notamment dans les applications industrielles, où un débit régulier est essentiel, que les amortisseurs de pulsations garantissent une plus grande fiabilité du processus et un fonctionnement plus silencieux des installations.

Qu'est-ce qu'un amortisseur de pulsations ?

Un amortisseur de pulsations (Pulsation Dampener) est un réservoir de compensation de pression installé directement du côté refoulement d'une pompe à membrane à air comprimé. Il stocke brièvement l'énergie de pression et compense les pics de pression générés par le mouvement de la pompe.

Cela permet d'obtenir un débit plus régulier, ce qui préserve les conduites, les vannes et les appareils de mesure. Parallèlement, les vibrations sont atténuées et la sollicitation de l'ensemble de l'installation est réduite.

Pourquoi des pulsations apparaissent-elles dans les pompes à membrane à air comprimé ?

Les pompes à membrane à air comprimé fonctionnent selon le principe du déplacement positif. En raison du mouvement alternatif des membranes, le fluide pompé n'est pas transporté de manière continue, mais par courses successives. Il en résulte des variations de pression qui peuvent se propager dans l'ensemble du réseau de tuyauterie.

Les effets typiques sont les suivants :

• Pics de pression dans le réseau de canalisations
• Débit irrégulier
• Vibrations et bruit
• Sollicitation accrue des vannes et des robinets
• Imprécisions dans les processus de dosage et de remplissage

Plus les conduites sont longues ou plus l'application est sensible, plus l'utilisation d'un amortisseur de pulsations est importante.

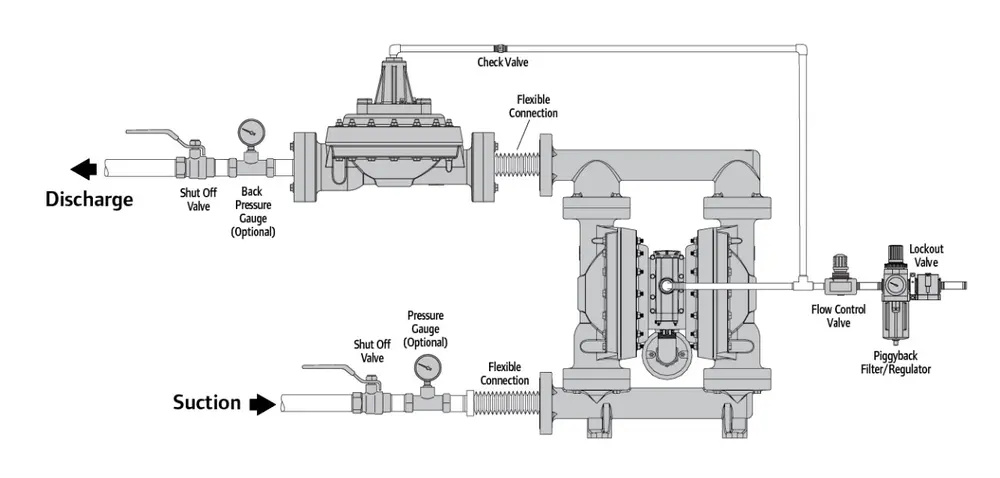

Installation type d'un amortisseur de pulsations ARO

L'illustration suivante présente la configuration recommandée pour l'installation d'un amortisseur de pulsations ARO sur une pompe à membrane à air comprimé. L'amortisseur de pulsations est installé du côté refoulement de la pompe et réduit les pics de pression dès leur source.

Comme le montre le schéma, l'amortisseur de pulsations est monté directement en aval de la sortie de la pompe. Cela permet de compenser les variations de pression et d'assurer un débit régulier. Des raccords flexibles et des vannes d'arrêt adaptées contribuent en outre à un fonctionnement à faibles vibrations.

Avantages d'un amortisseur de pulsations ARO

Débit constant

La réduction des pulsations permet un transport nettement plus régulier du fluide pompé. Cela améliore la qualité du processus et la précision des applications en aval.

Moins de vibrations et de bruit

Les amortisseurs de pulsations réduisent les contraintes mécaniques exercées sur le réseau de conduites et garantissent un fonctionnement plus silencieux de l'installation.

Protection des canalisations et des robinetteries

Les pics de pression peuvent, à long terme, endommager les canalisations, les vannes et les appareils de mesure. Un amortisseur de pulsations minimise ces contraintes et contribue à prolonger la durée de vie de l'installation.

Une plus grande fiabilité des processus

Dans les processus de dosage, de remplissage et de transport notamment, un débit constant garantit des résultats reproductibles et des processus stables.

Domaines d'application typiques

Les amortisseurs de pulsations ARO sont utilisés dans de nombreux secteurs industriels :

• industrie chimique
• Techniques de l'eau et des eaux usées
• Industrie des peintures et des vernis
• industrie agroalimentaire
• industrie pharmaceutique
• Construction générale d'installations et de machines

Choisir l'amortisseur de pulsations ARO adapté

Le choix approprié dépend de différents facteurs :

• Taille de la pompe et dimensions des raccords
• Débit
• Pression de service
• fluide pompé
• Exigences de l'application

Un amortisseur de pulsations correctement dimensionné améliore non seulement le débit, mais protège également l'ensemble de l'installation contre les sollicitations inutiles.
